青銅止回閥-絲口青銅閥-H14W-16T
更新：2024/1/29 14:11:20??????點擊：
- 品牌：???上海工開閥門
- 型號：???H14W-16T
產品介紹
青銅止回閥技術規范
公稱壓力: PN1 .6MPa
工作介質:水、非腐蝕性液體(≤0.6MPa)
工作溫度: -10°C≤t≤100°C
管螺紋標準:符合ISO228標準

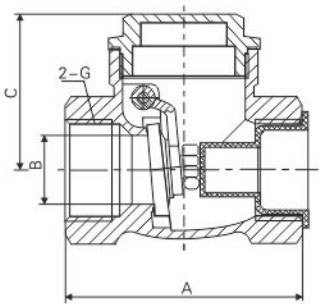

| DN(mm) | NPS(in) | A | B | C | G |
| 15 | 1/2 | 48 | 13 | 34 | 1/2 |
| 20 | 3/4 | 59 | 17 | 40.5 | 3/4 |
| 25 | 1 | 68 | 23 | 46 | 1 |
| 32 | 1-1/4 | 78 | 30 | 51.5 | 1-1/4 |
| 40 | 1-1/2 | 88 | 35 | 57.5 | 1-1/2 |
| 50 | 2 | 105 | 45 | 68.5 | 2 |
| 65 | 2-1/2 | 130 | 63 | 85.5 | 2-1/2 |
| 80 | 3 | 147 | 75 | 95.5 | 3 |
| 100 | 4 | 180 | 93 | 116.5 | 4 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
