100D定水位閥-自動水位控制閥-浮球控制閥-水力控制閥
更新：2022/11/23 11:24:09??????點擊：205
- 品牌：???上海工開閥門
- 型號：???100D
產品介紹
100D定水位閥由主閥、浮球導閥、浮球等組成。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水；當液面低于設定位置時水泵自動啟動供水。該稠動作平穩，有效防止開泵水錘和停泵水錘的產生，避免管道產生過高的壓力。
100D定水位閥，是一種隔膜式調節水箱和水塔液面高度的閥門。適用于水箱、水塔的自動供水系統．該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。
100D工作原理：
100D定水位閥是以管路系統上下游壓力差△p為動力，由導閥控制，使隔膜(活塞)液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟、完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力介質被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值大于上方的壓力值，依靠管路介質將主閥閥盤推到完全開啟的位置：當進入隔膜(活塞)上方控制室內的壓力介質不能排到大氣或下游低壓區時，作用在隔膜(活塞)上方的壓力值大于下方的壓力值，管路中的介質將主閥閥盤壓到完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于人口壓力與出口壓力之間時，主閥閥盤處于調節狀態，其調節位置取決于附設管路系統中針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而自動調節其自身閥口的開度，從而改變隔膜(活塞)上方控制室的壓力值，控制主閥閥盤的調節位置。
100D定水位閥主要性能規范
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |

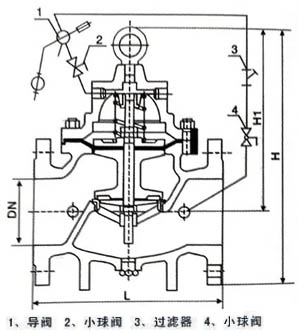

100D定水位閥外形結構尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 180 | 180 | 180 | 203 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | |
| PN10 | D | 105 | 110 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 440 | 500 | 565 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | |
| PN16 | D | 105 | 110 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | |
| PN25 | D | 105 | 110 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 250 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
