UAD343H上裝式金屬硬密封蝶閥
更新：2023/11/13 13:56:11??????點擊：
- 品牌：???上海工開閥門
- 型號：???UAD343H
產品介紹
上裝閘式金屬硬密封蝶閥，型號UAD343H，是在多層次三偏心金屬硬密封蝶閥的基礎上，應用戶需要開發的又一款新產品。除了具備多層次三偏心金屬硬密封蝶閥的全部優良性能外，還能雙向承壓，該閥門一個最大的優點是可以實現在現場維修。隨閥體材質的選用，使用溫度可從-29℃～550℃，由于其良好的流量既可以關閉截斷介質，也可以任意調節介質的流量。
UAD343H上裝式金屬硬密封蝶閥主要由閥體、閥蓋、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、底蓋、驅動裝置等組成。
UAD343H上裝式金屬硬密封蝶閥特點：
1、上裝閘式結構解決了傳統偏心蝶閥不能在現場維修的問題。按照 原過去多層次三偏心蝶閥，當密封圈受損傷時，需要運回生產廠 家維修或記一臺蝶閥報廢。上裝閘式蝶閥無須從管線上拆下，只 需花極少的時間打開閥蓋便能連同閥桿和蝶板一起從閥體內腔中 取出進行修復或更換密封圈，接著蓋上閥蓋密封上口，即可實現閥門在維修期間可以不影響管道系統的正常運行，使維修閥門造 成的效益損失降低到最小程度；
2、具備多層次三偏心金屬硬密封蝶閥的全部優良性能；
3、
可靠的密封功能，可達氣密封無泄露；
4、蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源；
UAD343H上裝式金屬硬密封蝶閥性能規范
| 公稱壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.8 |
| 密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 氣密封試驗壓力(MPa) | 0.6 | |||
| 適用溫度 | 碳鋼： -29℃~80℃ ；鉻鎳鈦鋼（R、P）：≤ 200℃ ； 鉻鉬鋼（Ⅰ）：≤ 550℃ 。 | |||
| 適用介質 | 碳鋼：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質； 鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質； 鉻鉬鋼（Ⅰ）：高溫石油等介質。 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動、管網 | |||
| 執行標準 |
1． 閥門設計、制造按照：GB/T12238-1989《通用閥門 法蘭和對夾連接蝶閥》、
JB/T8527-1997《金屬密封蝶閥》； 2 ． 閥門壓力試驗按照：GB/T13927-1992《通用閥門 壓力試驗》、 JB/T9092-1999《閥門的檢驗與試驗》； 3． 閥門結構長度按照：GB/T12221-2005《金屬閥門 結構長度》； 4． 法蘭連接尺寸按照：GB/T9113.1-2000《平面、凸面整體鋼制管法蘭》。 |
|||
| 零件名稱 | 材料名稱 |
| 閥體、閥蓋、蝶板 | WCB、鉻鎳鈦鋼、鉻鉬鋼 |
| 閥座密封圈 | 不銹鋼、6號 |
| 閥 軸 | 13Cr、鉻鎳鈦鋼、鉻鉬鋼 |
| 蝶板密封圈 | 鉻鎳鈦鋼、鉻鉬鋼 |
| 填 料 | 柔性石墨 |
| 軸 套 | 復合套 |
| 填料壓蓋 | WCB、、鉻鎳鈦鋼、鉻鉬鋼 |
| 支 架 | WCB、碳素結構鋼 |

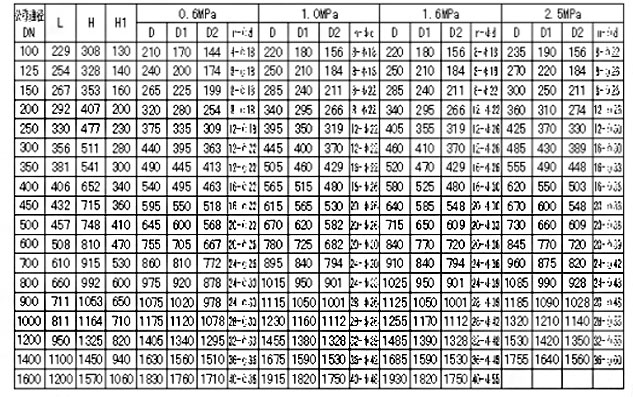

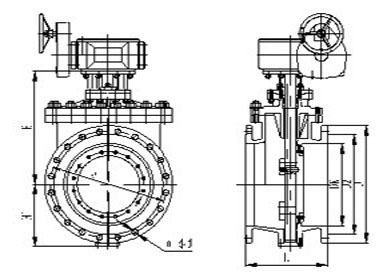

UAD343H上裝式金屬硬密封蝶閥外形結構尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
