H44X橡膠瓣止回閥-HC44X橡膠瓣止回閥-SFCV止回閥
更新：2022/7/29 13:33:09??????點擊：
- 品牌：???上海工開閥門
- 型號：???H44X、HC44X、SFCV，HC44X-16Q
產品介紹
橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。
H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
產品特點：HC44X橡膠瓣止回閥的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，HC44X橡膠瓣止回閥結構簡單、保養、維修、運輸均很方便。
HC44X橡膠瓣止回閥的性能參數
| 口徑 | DN40-DN600 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | |
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | |
| 介質溫度 | ≤80℃ | ||
| 適用介質 | 清水、油品 | ||
| 閥體 、閥蓋 | 球墨鑄鐵 | ||
| 彈簧 | 不銹鋼 | ||
| 閥瓣 | 橡膠組合件 | ||

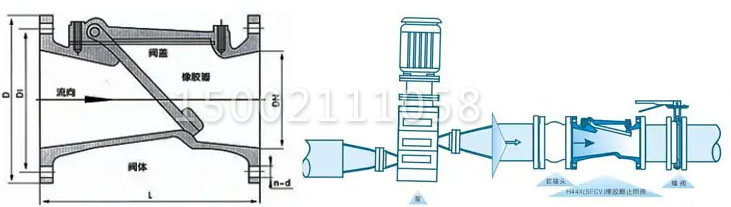

HC44X橡膠瓣止回閥的主要零外形及連接尺寸
| 公稱通徑 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
