上海工開閥門F43CX手動扇形眼鏡閥|波紋管眼鏡閥|手動盲板閥(長系列)

F43CX手動扇形眼鏡閥|波紋管眼鏡閥|手動盲板閥(長系列)

更新:2025/3/24 9:26:58??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???F43CX-2.5C
  • 在線訂購
產品介紹

    F43CX手動扇形眼鏡閥|波紋管眼鏡閥|手動盲板閥(長系列)又名翻板閥、扇形閥,為長結構系列,在右閥體上設有伸縮器,用于較長管路中(注:不能作為管路的補償器),可以補償閥門啟閉過程中產生的閥體軸向位移,減小閥門的啟閉力矩。根據大口徑閥門的特點,閥體設計成三角形結構,加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

   盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管路系統中,尤其適用于有害、有毒、易燃氣體的切斷。其結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠等特點,使其在這些場景中表現出色?。

   上海工開閥門生產的盲板閥有手動盲板閥 F43X、F43CX、 F43AX、 F43BX,電動盲板閥 F9T43X、 F9L43X 、氣動盲板閥 F643X 、液動盲板閥 F743X 、電液動盲板閥 F243X。

手動盲板閥操作方法及注意事項:
1、用扳手依次逆時針旋動三個連接螺桿,使閥體與閘板分離并有均衡,適量的間隙(16mm左右)。確認后轉動閘板到工作位置,反向旋動連接螺桿,使閘板與閥體緊密接觸,達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
3、左右閥體松開時,介質要外溢,為確保安全,應在關閉時,請先關閉眼鏡閥前的煤氣蝶閥,同時請采用通風和其它能保證安全的措施。
橡膠密封圈不得與閥體粘連或發生摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
左右閥本松開時,介質要外溢,為確保安全,應在關閉時,請先關閉盲板閥前的煤氣蝶閥,同時請采取,通風和其它能保證安全措施。

   F43CX手動扇形眼鏡閥|波紋管眼鏡閥|手動盲板閥(長系列)性能參數:

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.40 0.225 0.15 0.075
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
<120 <250 <300
適用介質 煤氣等有毒、有害、易燃氣體
采用標準 連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料 閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

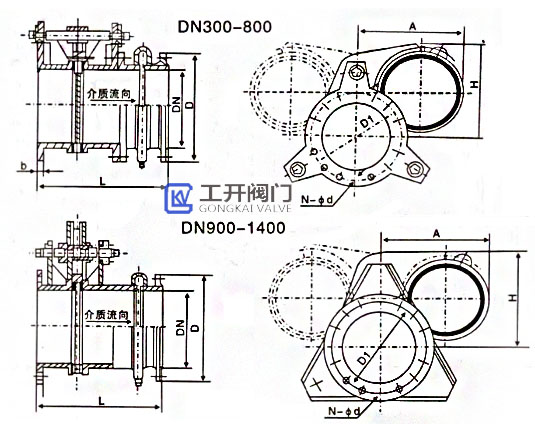

F43CX手動扇形眼鏡閥|波紋管眼鏡閥|手動盲板閥(長系列)外形尺寸和結構圖

F43CX盲板閥結構尺寸

DN D D1 b n-φd 長系列 L
200 320 280 14 8-φ18 500
250 375 335 14 12-φ18 500
300 440 395 16 12-φ22 500
350 490 445 16 12-φ22 500
400 540 495 16 16-φ22 600
450 595 550 20 16-φ22 600
500 645 600 20 20-φ22 600
600 755 705 20 20-φ26 600
700 860 810 20 24-φ26 600
800 975 920 22 24-φ30 600
900 1075 1020 22 24-φ30 630
1000 1175 1120 22 28-φ30 630
1200 1375 1320 22 32-φ30 750
1400 1575 1520 26 36-φ30 750
1500 1675 1620 26 36-φ30 750
1600 1790 1730 26 40-φ30 750
1800 1990 1930 26 44-φ30 750
2000 2190 2130 26 48-φ30 750
