WZ41H波紋管閘閥-波紋管閘閥-波紋管閥門
更新：2020/11/21 11:42:09??????點擊：
- 品牌：???上海工開
- 型號：???WZ41H
產品介紹
波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。應用于石油、化工、制藥、化肥、電力等行業
波紋管閘閥優點：
1.波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
3.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
4.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；

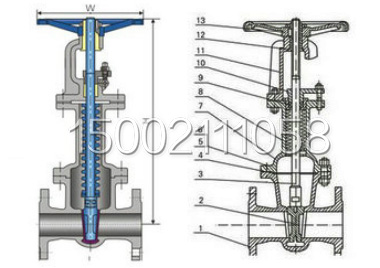

WZ41H波紋管閘閥主要零件材質
| 序號 | 名稱 | 材質 | |||||
| WCB | WC6 | WC9 | CF8 | CF3M | |||
| 1 | 閥體 | WCB+507Mo | WC6+STL | WC9+STL | CF8 | CF3M | |
| 2 | 閥板 | WCB+STL | WC6+STL | WC9+STL | CF8 | CF3M | |
| 3 | 閥桿 | 1Cr13 | 20CrMoV | 25CrMo2V | 1Cr18Ni9Ti | 00Cr14Ni12Mo2Ti | |
| 4 | 波紋管組件 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni9 | 00Cr14Ni12Mo2Ti | |
| 5 | 支架 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 6 | 墊片 | 316夾柔性石墨 | |||||
| 7 | 閥蓋 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 8 | 六角螺母 | 45# | 35CrMo-A | 1Cr17Ni12 | 1Cr17Ni12Mo2Ti | ||
| 9 | 雙頭螺栓 | 35CrMoV | 42CrMoV | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| 10 | 填料 | 柔性石墨/碳素纖維+304鋼絲 | |||||
| 11 | 填料壓蓋 | WCB | CF8 | CF3M | |||
| 12 | 閥桿螺母 | QAL9-4 | |||||
| 13 | 手輪 | WCB QT400-17 | |||||
WZ41H波紋管閘閥主要外形及連接尺寸
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
