管道式氣動閥-氣動梭閥-ZSGP不銹鋼氣動管道閥制氮機制氧機專用閥
更新：2024/8/2 10:58:48??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZSGP
產品介紹
管道式氣動閥又稱之為氣動梭閥、氣動管道閥等。管道氣動閥主要由氣缸、活 塞式閥座、閥芯組成。它是二位動作的 氣動執行器，與電磁閥配套使用來實現 對流體輸送過程中的流量控制。其工作 原理是根據通入到活塞兩側的氣源壓力 的大小，由高壓推向低壓側，使活塞式 閥座由開啟位置移至關閉位置或者由關 閉位置移至開啟位置。氣動梭閥將其閥 門的密封機構與控制系統有機的溶為一 體，從而保證了靈敏的控制性能，優化 的設計確保了百萬次的使用壽命，是工 業自動控制的理想設備。廣泛應用于石 油、化工、冶金、輕工、紡織、環保等 行業的氣體管道控制系統。
ZSGP不銹鋼管道式氣動閥產品特點：
1、活塞與閥芯一體制造的執行機構，剛性和穩定性優越。
2、啟閉過程中，密封面的耐磨性、密封性好。
3、啟閉行程小。
4、能在(小于0.3)秒內迅速完成啟閉動作。
5、閥門前后壓差的波動情況不會影響閥門的啟閉速度。
6、閥門動作指示直觀，有反饋件指示。
7、外形小巧、結構緊湊，安裝、維修方便。
8、便于遠距離氣動控制。
9、閥門使用壽命長達二十年，密封件(易損件)壽命超200萬次

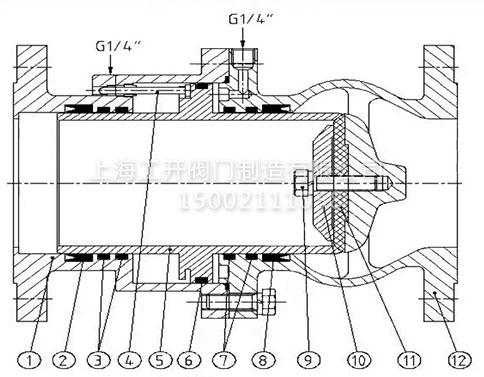

ZSGP不銹鋼管道式氣動閥結構圖及主要連接尺寸:
| DN | D | D1 | L | Φ-n | m-n |
| 20 | 105 | 75 | 150 | 4-Φ14 | M10×1 |
| 25 | 115 | 85 | 160 | 4-Φ14 | |
| 32 | 140 | 100 | 180 | 4-Φ18 | |
| 40 | 150 | 110 | 200 | 4-Φ18 | |
| 50 | 165 | 125 | 203 | 4-Φ18 | |
| 65 | 185 | 145 | 216 | 4-Φ18 | M12×1.25 |
| 80 | 200 | 160 | 241 | 4-Φ18 | |
| 100 | 220 | 180 | 292 | 4-Φ18 | |
| 125 | 250 | 210 | 330 | 4-Φ18 | |
| 150 | 285 | 240 | 356 | 4-Φ22 | |
| 200 | 340 | 295 | 495 | 4-Φ20 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
