J49H-320壓力表法蘭針型閥-J49W壓力計針型閥
更新：2023/12/13 10:10:30??????點擊：
- 品牌：???上海工開閥門
- 型號：???J49H-320R
產品介紹
J49H-320壓力表法蘭針型閥是針型閥與壓力表配合使用，一端用焊紋連接（壓力表），另一端則用法蘭連接，用于小流量，較高壓力的氣體或者液體介質的針型儀表閥。J49H壓力表針型閥廣泛用于石油、氣體、蒸汽水氮氫混合等介質管路上，作測試壓力的啟閉裝置，它具有連接牢固，密封性能良好，并有排污性能等特點。J49H壓力表針型閥工作原理技術性能和J29型壓力計針型閥相同，結構基本相同。
J49H壓力表法蘭針型閥主要性能規范
| 序號 NO. | 零件名稱 Part name | 材質 Material |
| 1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接頭Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 墊片Gasket | 紫銅(Red copper) PTFE RTFE |
| 4 | 螺紋套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手輪Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |

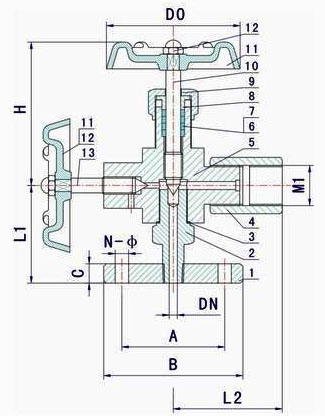

J49H壓力表法蘭針型閥外形結構尺寸
| 規 格 | M1 | A | B | C | N-φ | L1 | L2 | H | Do | 重量(Kg) |
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
| DN10 | M20×1.5 | 42 | 70 | 16 | 3-φ16 | 62 | 60 | 86 | 63 | 1.2 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
