單作用氣缸和雙作用氣缸的區別是什么?

2022/8/18 9:30:02??????點擊:

   氣動閥門的使用越來越廣泛,比如氣動蝶閥氣動球閥氣動截止閥等,氣動閥門離不開氣動執行器,氣動執行器分為單作用雙作用

下面我們來說一說單作用氣缸和雙作用氣缸的區別到底在哪里:

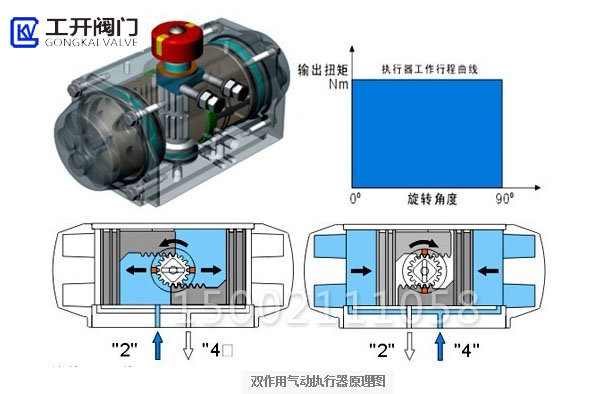

1、雙作用執行器工作原理: 當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,輸出軸即變為反向旋轉)。(如圖)


雙作用執行器工作原理
雙作用氣動執行器的特點
1、開關動作都通過氣源來驅動執行的,可以靠氣體前后往返動作:通氣開,通氣關,斷氣保持原位;
2、雙作用氣動執行器指兩腔可以分別輸入壓縮空氣,實現雙向運動的氣缸。其結構可分為雙活塞桿式、單活塞桿式、雙活塞式、緩沖式和非緩沖式等。此類氣缸使用最為廣泛。

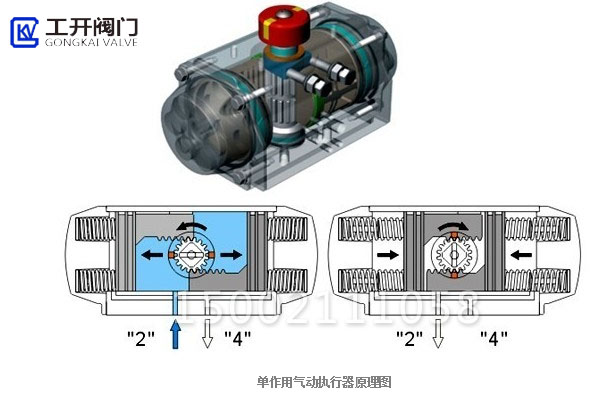

2、單作用執行器工作原理: 當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,彈簧復位時輸出軸即變為反向旋轉)。(如圖)


單作用執行器工作原理

單作用氣動執行器的特點
1、單作用的開關動作只有開動作是氣源驅動,關動作是彈簧復位的;單作用分常開型和常閉型: 常開型(通氣關,斷氣開) 常閉型(通氣開,斷氣關)
2、僅一端進(排)氣,結構簡單,耗氣量小。
3、用彈簧力或膜片力等復位,壓縮空氣能量的一部分用于克服彈簧力或膜片張力,因而減小了活塞桿的輸出力。
4、缸內安裝彈簧、膜片等,一般行程較短;與相同體積的雙作用氣動執行器相比,有效行程小一些。
5、氣缸復位彈簧、膜片的張力均隨變形大小變化,因而活塞桿的輸出力在行進過程中是變化的。
