V型球閥結構原理和應用特點

2023/12/28 13:52:22??????點擊:

V型球閥是在半球體閥芯一側開有V形口,通過調節閥芯開度,改變介質流通的截面積,用于調節流量的閥門。也可以用于開關控制,實現管路的開啟或關閉。其具有自清洗作用,在小開度范圍內可實現微小流量的調節,可調比大,適用于含纖維、細顆粒、料漿類介質。V型球閥一般用代號VQ來表示。

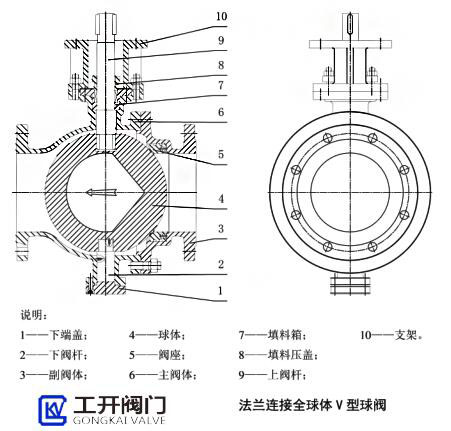

V型球閥的連接方式有法蘭連接和對夾連接兩種方式,對于全球形閥芯,雙閥座密封結構的還有螺紋連接和承插焊、對焊等連接方式。

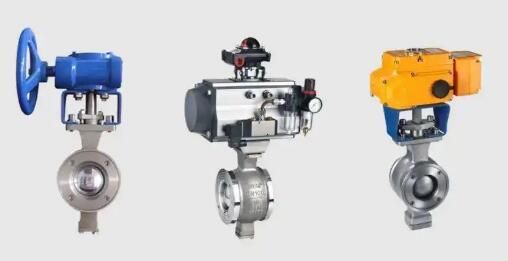

V型球閥的驅動方式有手柄式,蝸輪傳動氣動電動,液動,電液聯動等驅動方式。

V型球閥設計標準JB/T 13517
V型球閥結構特點總結如下:
   一、流體阻力小, 流量系數大,可調比高。 可達:100:1, 比直通單座調節閥、雙座調節閥、套簡調節閥的可調比30.1大得多 。其流量特性為近似等百分比。
   二、 密封可靠。金屬硬密封結構的泄漏等級為GB/T4213《氣動調節閥》的IV級。軟密封結構的泄漏等級為GB/T4213的V級或MI級。硬密封結構時,球芯密封面可以采用電鍍硬鉻、堆焊鈷基硬質合金、噴徐碳化鎢耐磨涂層等工藝,提高閥芯密封使用壽命。
   三、開閉迅速。V型球閥屬于角行程閥門,從全開到全關閥芯轉角90°,配裝AT活塞式氣動執行器可用于快速切斷工況。再加裝電氣閥門定位器后可以按照模擬信號4-20Ma比例調節。

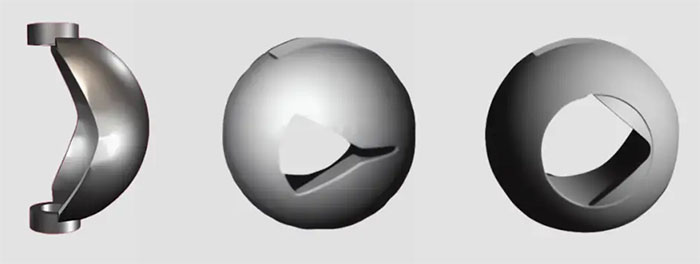

   四、防堵性能好。閥芯采用1/4半球形,配合單側閥座結構。介質內有固體顆粒時不會像普通0型球閥發生中腔堵塞情況。V形球和閥座之間是無間隙回轉具有很大的剪切力,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。另外還有全球形閥芯的V型球閥,其更適合高壓工況,可以有效減小高壓差時球芯的變形。其采用單閥座密封或雙閥座密封結構。雙閥座密封的V型球閥多用于潔凈的介質流量調節,有顆粒的介質會造成中腔堵塞危險。

   五、V型球閥為固定球結構,閥座用彈簧加載,沿流道方向可以移動。可以自動補償閥芯磨損,延長使用壽命。彈簧有六角彈簧,波形彈簧,碟簧,圓柱壓縮彈簧等。當介質有細小雜質時,需要對彈黃加密封圈防護,避免彈簧進去雜質失效。對于雙閥座密封的全球形閥芯型球閥,則采用浮動球結構。
   六、當有防火防靜電要求時,閥芯采用金屬硬密封結構。填料用柔性石墨等耐高溫材料,閥桿上有密封臺肩。在閥體,閥桿,球體間采取導靜電措施。符合GB/T26479耐火結構和GB/T12237防靜電要求。
   七、V型球閥按照球芯密封結構的不同,有零偏心結構,單偏心結構,雙偏心結構,三偏心結構。常用的結構是零偏心式。采用偏心結構可以在開啟時使閥芯快速脫離閥座,減少密封圈磨損,延長使用壽命。關閉時可以產生一個偏心力,增強密封效果。
   八、陶瓷球閥也有V形球芯結構。耐磨性能好,同時也耐酸堿腐蝕,更適用于含有顆粒1質的調節控制。襯氟球閥也有V形球芯結構,用于酸堿腐蝕性介質調節控制。V型球閥的應用范圍越來越廣泛了。

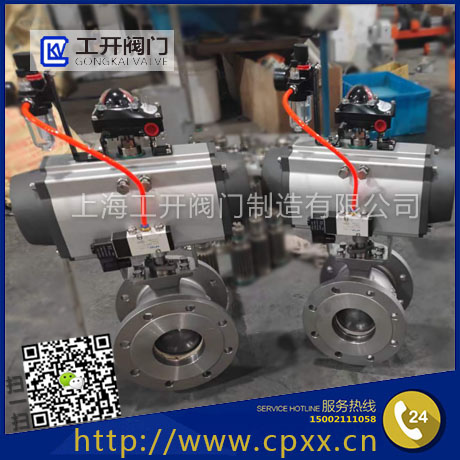

氣動陶瓷V型球閥
