120度Y型三通球閥工作原理
2022/7/11 11:15:03??????點擊:
120度Y型三通球閥工作原理:

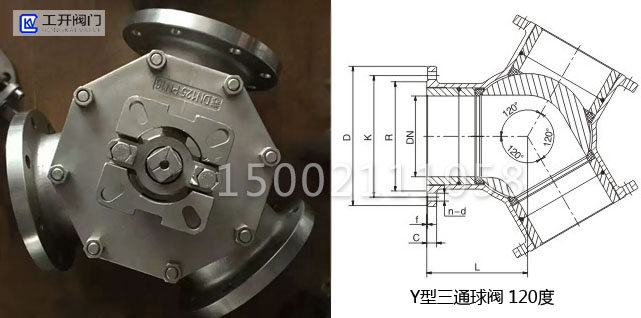

120度Y型三通球閥是一種閥體三個管口的流體通道之間被設計成互成120°夾角,球體與閥桿為一體結構,球體中有兩個成120°角并通過球中心點的通孔,這二個通孔的端口(球體端口)與閥體上的管口對應,并隨著球體在一百二十度之間的轉動實現進口與任意出口導通或關閉,從而達到對兩種不同流向切換的閥門。本產品采用Y形結構設計,減緩了流體沖進球腔內的流動速度,以防止顆粒狀物料受到損壞。

120度Y型三通球閥為一進兩出設計,其流體通道的三個開口設有閥座,閥座的通孔構成管口,閥座朝向球體的一端與球芯的外周面之間設有壓緊塊,壓緊塊朝向球體的側面具有與球芯外周面的弧面配合的抵接面,壓緊塊的另一側與閥座之間設有內密封結構。本產品具有結構簡單,密封可靠,耐磨性強,使用壽命長,流體流動阻力小,換向省力及動作可靠等特點,特別適合用于輸送含固體顆粒介質的系統。相關產品:氣動Y型三通球閥
感謝訪問我司網站http://www.tshdhg.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151.
